Dimensionamento degli alimentatori

Nella progettazione di un alimentatore non stabilizzato si procede spesso a ritroso, ovvero partendo dalla tensione continua richiesta all’uscita dell’alimentatore si risale alle caratteristiche dei componenti da impiegare. In questa seconda parte si analizzerà il dimensionamento dei tre componenti fondamentali di un alimentatore non stabilizzato, ovvero:

  1. il trasformatore
  2. il raddrizzatore
  3. il condensatore di livellamento

Per ognuno di essi verranno sottolineati gli aspetti dai quali prescinde la loro scelta. I concetti illustrati sono gli stessi che verranno poi applicati per la realizzazione degli alimentatori stabilizzati.

1. Caratteristiche del trasformatore

Per quanto riguarda il trasformatore, durante la progettazione di un alimentatore è importante determinare i seguenti aspetti:

  1. la tensione efficace del primario
  2. la tensione efficace del secondario
  3. la potenza apparente in VA

Questi fattori dipendono rispettivamente:

  1. dalla tensione della rete di distribuzione elettrica
  2. dalla tensione richiesta all’uscita dell’alimentatore non stabilizzato
  3. dalla corrente richiesta dal carico

1.1 La tensione del primario

La tensione del primario dipende dalla tensione della rete di distribuzione elettrica, che è di 230 V ±10% in Italia. È importante conoscere la massima variazione percentuale (tolleranza) della tensione di rete in quanto essa si ripercuote in ugual proporzione sul secondario del trasformatore, quindi sull’uscita dell’alimentatore se quest’ultimo non risulta stabilizzato. Pertanto è necessario tener conto di queste variazioni affinché la tensione presente all’uscita dell’alimentatore non scenda mai al di sotto del valore richiesto; infatti, per la maggior parte delle applicazioni è conveniente avere a disposizione una tensione maggiore di quella necessaria, piuttosto che averne una inferiore.

1.2 La tensione del secondario

La tensione efficace Veff richiesta sul secondario del trasformatore viene solitamente calcolata in base alla tensione continua Vo richiesta all’uscita dell’alimentatore non stabilizzato secondo la relazione: \[V_{eff}=\frac{V_{o}+V_{D}}{\sqrt{2}}\] dove VD è la caduta di tensione introdotta dal raddrizzatore. Questo valore è mediamente di ~0,7 V nei diodi al silicio, ma viaria in proporzione alla corrente che circola nel diodo (per elevate correnti conviene considerare VD ≈ 1 V). Nei raddrizzatori a ponte di diodi si considera una caduta di tensione doppia in quanto la corrente alternata transita sempre in una coppia di diodi per volta, per cui si considera VD ≈ 1,4 V (e VD ≈ 2 V per elevate correnti). Tuttavia, la (1) non tiene conto delle fluttuazioni della tensione di rete che si ripercuotono sul secondario.

Pertanto, per compensare una tolleranza in difetto del 10% della tensione di rete in modo che la tensione continua non stabilizzata in uscita all’alimentatore non risulti mai inferiore a quella desiderata, è conveniente tenere conto di questo fattore.

\[V_{eff}=1,1\times\frac{V_{o}+V_{D}}{\sqrt{2}}\]

In questo modo è possibile avere un’idea migliore di quale tensione dovrà presentare il trasformatore sul suo secondario per garantire una tensione all’uscita dell’alimentatore uguale o maggiore di quella richiesta.

Esempio 1.2: si calcoli la tensione in Veff necessaria sul secondario di un trasformatore affinché si ottenga una tensione d’uscita di almeno 10 V raddrizzata mediante un raddrizzatore a ponte di diodi, considerando anche le fluttuazioni della tensione di rete.

Soluzione: per il ponte di diodi si assume Vd = 2 V, per cui la tensione in Veff necessaria sul secondario deve essere di circa:

\(1,1\times \frac{V_{o}+V_{D}}{\sqrt{2}}=\mathrm{1,1\times \frac{10\,V+2\,V}{\sqrt{2}}=9,4\,V}\)

La formula precedentemente descritta vale per trasformatori ideali e, con buona approssimazione, per trasformatori reali ai quali siano richieste correnti modeste (indicativamente all’ordine dell’ampère). Tuttavia, quando le correnti in gioco diventano grandi, la resistenza interna del trasformatore ha l’effetto di introdurre cadute di tensione non più trascurabili.

Pertanto, quando sono richieste elevate potenze si rende necessario considerare anche la resistenza interna del trasformatore. La mancanza di dati a proposito non consente di fare una stima precisa, ma è possibile immaginare con buona approssimazione una perdita del 10% rispetto alla tensione Veff teorica. In questo modo, è possibile calcolare la tensione efficace sul secondario:

\[V_{eff}=1,21\times \frac{V_{o}+V_{D}}{\sqrt{2}}\]

Il coefficiente 1,21 tiene conto sia del 10% di caduta di tensione sul secondario che della fluttuazione della tensione di rete.

1.3 La potenza apparente

La potenza apparente del trasformatore è legata alla sua capacità di erogare potenza e, di conseguenza, anche alle sue dimensioni fisiche ed al suo peso (fig. 1).

psu6r2d

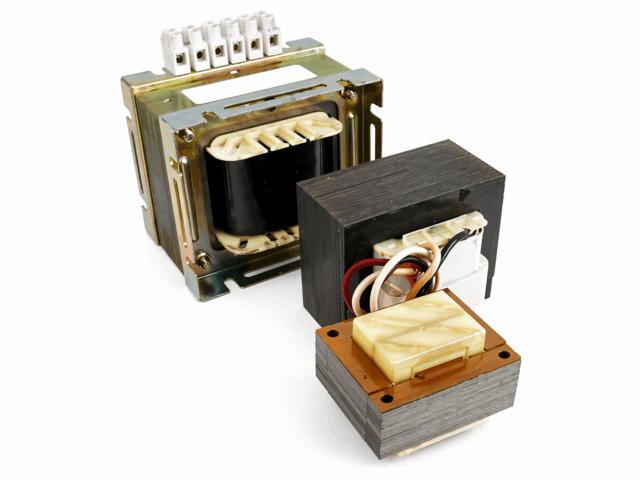

Fig. 1 – Trasformatori a lamierini

La potenza apparente PA viene solitamente espressa in VA (voltampère) ed è data dal prodotto della corrente efficace Ieff e dalla tensione efficace Veff del secondario.

\[P_{A}=I_{eff}V_{eff}\]

Per determinare la corrente efficace Ieff è necessario conoscere la corrente Io assorbita dal carico, ovvero quella richiesta all’uscita dell’alimentatore. Poiché la corrente richiesta al secondario presenta una forma d’onda piuttosto complessa, non è semplice eseguire un calcolo esatto della corrente efficace. Tuttavia, è possibile stimare con una ragionevole approssimazione la corrente efficace in questo modo: \[I_{eff}\simeq kI_{o}\] dove k è una costante specifica, misurata empiricamente, che dipende dal tipo di circuito impiegato come indicato nella tabella seguente.

kTipologia dell’alimentatore
1,2Alimentatori ad onda intera, con uscita singola con trasformatore a presa centrale
1,8Alimentatori ad onda intera, con uscita singola o duale, con ponte di diodi
2,2Alimentatori a singola semionda

Tab. 1 – Valori caratteristici di k per le principali tipologie d’alimentatori

I fattori numerici indicati permettono di ottenere una buona stima della corrente efficace Ieff richiesta al trasformatore. Le configurazioni descritte veranno poi esaminate in dettaglio. Per praticità, è possibile riscrivere l’equazione della potenza apparente in funzione della corrente assorbita dal carico Io e della tensione efficace Veff sul secondario del trasformatore per le varie configurazioni.

\[P_{A}\simeq kI_{o}V_{eff}\]

Nel caso il trasformatore disponga di più secondari, la potenza apparente complessiva sarà data dalla somma delle singole potenze apparenti dei secondari.

Esempio 1.3: si calcoli la potenza apparente necessaria per un trasformatore impiegato con un ponte di diodi con secondario a 10 Veff. L’alimentatore deve fornire una corrente continua di 1,6 A.

Soluzione: nel caso descritto, si ha che k = 1,8, quindi la potenza apparente del trasformatore vale

\(P_{A}\simeq kI_{o}V_{eff}=\mathrm{1,8\times 1,6\,A\times 10\,V=28,8\,VA}\).

2. Caratteristiche del raddrizzatore

Il raddrizzatore viene generalmente realizzato per mezzo di diodi a giunzione che, disposti in determinate configurazioni che verranno meglio definite in seguito, permettono di ottenere una tensione pulsante partendo da una tensione alternata. Nel caso dei diodi, per effettuare la loro scelta è utile determinare:

  1. la corrente che circola in essi
  2. la massima tensione inversa ai quali sono sottoposti

Tali fattori dipendono rispettivamente:

  1. dalla corrente richiesta dal carico connesso all’uscita dell’alimentatore
  2. dal valore di picco della tensione raddrizzata

2.1 La portata di corrente

Nei manuali dei costruttori, viene riportato il parametro Average Rectified Forward Current, IF(AV), che rappresenta la massima corrente continua che può circolare nel diodo senza danneggiarsi. Tuttavia, nei manuali è anche riportato il parametro non-repetitive peak forward surge current, IFSM, di gran lunga più interessante nella progettazione degli alimentatori. Infatti, questo parametro è riferito alla corrente pulsante che il diodo può sopportare se impiegato come raddrizzatore. Il suo valore risulta sempre assai più alto di quello del parametro IF(AV). Per la scelta del componente, è necessario conoscere la corrente efficace Ieff secondo la formula già citata \( I_{eff}\simeq kI_{o}\), dove k è la costante specifica per il circuito scelto e Io è la corrente richiesta all’uscita dell’alimentatore. Il parametro IFSM deve essere abbastanza maggiore della Ieff ottenuta teoricamente (ad esempio si può scegliere un diodo con IFSM ≥ 3Ieff).

psu2f3k
Fig. 2 – Diodi e ponti raddrizzatori

Nelle applicazioni di potenza vengono spesso impiegati diodi raddrizzatori o ponti di diodi predisposti per il montaggio su dissipatore al fine smaltire velocemente il calore generato. La temperatura di giunzione Tj (°C) è legata alla potenza dissipata Pd (W) nel diodo ed alla temperatura ambiente Ta (°C) nel quale esso si trova a lavorare secondo questa relazione.

\[T_{j}\simeq \theta P_{d}+T_{a}\]

Nella quale θ (theta) indica la resistenza termica (°C/W) del dispositivo, che rappresenta la difficoltà nello smaltire il calore prodotto dal dispositivo durante il suo funzionamento. Questo dato dipende dal dispositivo ed è indicato nei manuali dei costruttori. Se la temperatura di giunzione risulta prossima o maggiore a quella massima ammessa dal costruttore (anche questo dato è indicato nei manuali e solitamente si aggira intorno ai 150 °C) è necessario far uso di un dissipatore al fine di ridurre la resistenza termica complessiva.

In ogni modo, si noti che nelle applicazioni a bassa potenza non risulta quasi mai necessario far uso di un dissipatore. Infatti, se si considera che nel diodo si ha mediamente una caduta di tensione VD ≈ 1 V, la potenza Pd dissipata dal diodo risulta esigua per modeste correnti ID che scorrono nel diodo.

\[P_{d}\simeq I_{D}V_{D}\]

Nel caso dei ponti di diodi, dove la corrente circola contemporaneamente in due diodi, la potenza complessiva dissipata dal ponte risulta chiaramente raddoppiata.

Esempio 2.1: In un diodo BY233 viene fatta scorrere una corrente continua di 45 A. Si deduca la potenza dissipata, la temperatura di giunzione e si valuti l’eventuale necessità di un dissipatore.

Soluzione: la potenza dissipata nel diodo vale circa

\(V_{D}I_{D}=\mathrm{1\,V\times 45\, A=45\, W}\)

Il manuale del BY233 riporta una resistenza termica in aria θ = 3 °C/W, per cui alla temperatura ambiente media Ta di 25 °C, la temperatura di giunzione sarà di circa

\(\theta P_{d}+T_{a}=\mathrm{3\, ^{o}C/W\times 45\, W+25\, ^{o}C=160\, ^{o}C}\)

Poiché il costruttore ammette una tensione massima di giunzione di 150 °C, è necessario un dissipatore.

2.2 La tensione inversa

Durante il funzionamento, è necessario che il diodo resista ad una certa tensione inversa senza scaricare per effetto Zener. Il valore della tensione inversa VR applicata al diodo è dato dal valore della tensione raddrizzata in uscita all’alimentatore Vo e dalla caduta di tensione VD nel diodo secondo questa relazione.

\[V_{R}= 2\times V_{o}+V_{D}\]

Considerando anche la fluttuazione del 10% della rete elettrica, l’equazione assume la seguente forma.

\[V_{R}\simeq2,2\times V_{o}+V_{D}\]

Anche qui, la VD è di circa 1 V nel caso dei diodi al silicio singoli e di 2 V nel caso dei raddrizzatori a ponte. La massima tensione inversa tollerabile da uno specifico diodo viene generalmente indicata nei manuali dei costruttori come Peak Repetitive Reverse Voltage, VRRM. Nella pratica, dati i modesti costi del componente, si sceglie solitamente un diodo con VRRM molto maggiore della VR ottenuta teoricamente.

Esempio 2.2: si consideri un alimentatore non stabilizzato, facente uso di un raddrizzatore a ponte, la cui tensione d’uscita sia di 10 V. Sapendo che il carico assorbe una corrente di 800 mA, determinare: la corrente del diodo, la tensione inversa ed il modello del ponte raddrizzatore.

Soluzione: la corrente che il diodo dovrà sopportare deve essere maggiore di

\(I_{eff}=kI_{o}=\mathrm{1,8\times800\, mA=1,44\, A}\)

La massima tensione inversa presente sul diodo sarà circa

\(V_{R}=2,2\times V_{o}+V_{D}=\mathrm{2,2\times 10\,V+2\, V=24\, V}\)

È possibile impiegare un ponte raddrizzatore WL06F (IFSM = 30 A, VRRM = 600 V) in quanto soddisfa tutti i requisiti appena calcolati.

2.3 Il rumore da recupero inverso

Quando un diodo viene sottoposto ad una brusca inversione di tensione, come accade nei raddrizzatori, esso continua a comportarsi per un certo tempo come un buon conduttore nonostante sia polarizzato inversamente. La durata di questo fenomeno è, mediamente, di pochi μs nei diodi comuni, ma ha l’effetto di generare un transiente sulla tensione raddrizzata ad ogni inversione di polarità della tensione alternata, producendo del rumore indesiderato. Per minimizzare tale problema è possibile far uso di diodi veloci (ovvero con basso tempo di recupero) o collegare un condensatore ceramico da qualche centinaio di nF in parallelo a ciascun diodo raddrizzatore.

3. Caratteristiche del condensatore di livellamento

Per quanto riguarda i condensatori di livellamento, occorre determinare:

  1. la capacità
  2. la tensione di lavoro

Questi fattori dipendono rispettivamente:

  1. dalla corrente assorbita dal carico e dall’ampiezza di ripple che si vuole ottenere
  2. dalla tensione d’uscita dell’alimentatore

3.1 Calcolo della capacità

Come già detto, la capacità del condensatore di livellamento dipende dalla corrente Io assorbita dal carico e dall’ampiezza Vr del ripple che si intende ottenere, secondo la seguente relazione approssimata.

\[C\simeq\frac{I_{o}}{f_{p}V_{r}}\]

Dove fp indica la frequenza della tensione pulsante raddrizzata (50 Hz nei raddrizzatori a singola semionda e 100 Hz nei raddrizzatori ad onda intera) Dalla formula si deduce che la capacità del condensatore è tanto più grande quanto maggiore è la corrente assorbita dal carico e quanto minore è l’ampiezza del ripple.

psu2e6b
Fig. 3 – Condensatori elettrolitici

Poiché quasi sempre è necessario far uso di condensatori elettrolitici, la cui capacità può variare mediamente del ±20%, è conveniente far uso della formula che segue che tiene conto anche della loro tolleranza in difetto.

\[C\simeq1,2\times\frac{I_{o}}{f_{p}V_{r}}\]

Nella pratica ingegneristica, si ricorre comunemente a 10000 µF per ogni ampere di corrente richiesto all’uscita.

3.2 Stima della tensione di lavoro

La tensione di lavoro Vl ai capi del condensatore corrisponde alla tensione d’uscita Vo dell’alimentatore. Anche qui è necessario considerare eventuali fluttuazioni della tensione di rete.

\[V_{l}=1,1\times V_{o}\]

Anche in questo caso è conveniente arrotondare il valore ricavato teoricamente al valore normalizzato immediatamente superiore.

Esempio 3.2: si consideri un alimentatore con tensione d’uscita di 18 V, progettato per fornire un ripple massimo di 1 V a 250 mA di assorbimento. Si dimensioni: la tensione di lavoro del condensatore di livellamento e la sua capacità sapendo che il raddrizzatore impiegato è ad onda intera.

Soluzione: la massima tensione di lavoro del condensatore vale

\(1,1\times V_{o}=\mathrm{1,1 \times 18\, V=19,8\, V}\)

Si può scegliere un modello da 25 V. Il raddrizzatore a doppia semionda produce una frequenza pulsante fp = 100 Hz, per cui la capacità del condensatore vale

\(1,2\times \frac{I_{o}}{f_{p}V_{r}}=\mathrm{1,2 \times \frac {250\,mA}{100\,Hz\times1\,V}=3000\,\mu F}\)

Questo valore può essere normalizzato a 3300 µF.

3.3 Note sul condensatore di livellamento

In alcuni casi, in particolare quando non è possibile impiegare un condensatore a bassa ESR, può essere utile inserire un condensatore ceramico di modesto valore (qualche centinaio di nanofarad) in parallelo al condensatore di livellamento. Questo condensatore permette in alcuni casi di migliorare il filtraggio alle alte frequenze, compensando in parte gli effetti della ESR del condensatore elettrolitico di livellamento. Un altro approccio può essere quello di impiegare diversi condensatori elettrolitici in parallelo per raggiungere il valore richiesto. Tuttavia, il collegamento di più condensatori in parallelo e la scelta della loro tipologia sono aspetti che devono essere valutati con attenzione, dal momento che scelte errate possono compromettere la stabilità di alcune tipologie di circuiti.


Commenti

20 risposte

  1. Avatar Fabrizio Giampaoli
    Fabrizio Giampaoli

    Salve,
    per il calcolo della capacità del condensatore di livellamento con la formula (11) con che unità di misura si ottiene il valore?
    Grazie,
    Fabrizio Giampaoli

  2. Avatar Camil Masella
    Camil Masella

    Nel dare l’unità di misura della potenza sono partito da un concetti di energia per dare poi la misura effettiva il watt. Sono abituato a dare una dimostrazione con termini prettamente scientifici, ma dato che non vorrei che ci si potesse fraintendere, ho dato direttamente la risposta senza dare una dimostrazione effettiva. Tra l’altro facciamo attenzione a distinguere il voltampere si utilizza più per la potenza apparente. Dato che il resistore utilizza una potenza che non sia apparente, si preferisce utilizzare il Watt. Inoltre, tutti i resistori per dare corrente utilizzano una potenza che è data dalla tolleranza, dalla sua energia e dal suo calore e in base al valore di intensità. Nelle perizie elettroniche non usa quasi mai il voltampere per le potenze.

    1. Salve Camil,
      nessun problema sulla svista del joule, capitano a tutti. Come già precisato, la scelta tra watt e voltampere non è questione di preferenze, ma dipende dal significato fisico della grandezza a cui si fa riferimento.
      Le confesso di non riuscire a comprendere la sua affermazione “tutti i resistori per dare corrente utilizzano una potenza che è data dalla tolleranza, dalla sua energia e dal suo calore e in base al valore di intensità”.
      In ingegneria, la tolleranza descrive la variabilità ammissibile rispetto al valore nominale di una grandezza (p.es. in un resistore da 10 ohm ± 5%, il 5% è la tolleranza), e non ha nulla a che vedere con potenza, corrente, energia e calore e intensità (di cosa?).
      La potenza sviluppata sul resistore altro non è che il prodotto tra d.d.p. ai capi dello stesso e corrente che lo attraversa, nulla di più. Per calcolare i corrispondenti energia o calore, basta applicare la nota formula. In tutto questo, non occorre scomodare la tollerenza (se non per le sensitività).

  3. Anche se ho studiato un po’ di elettronica resto un dilettante che si diverte a costruire  alcune modeste apparecchiature, ultimamente due alimentatori stabilizzati, uno con LM317 e uno più potente con LM338, ma non ho mai visto capacità di filtro all’uscita dei raddrizzatori così alte. Si va dai 2.200 microfarad ai 4.700 miicrofarad, raramente si raddoppiano, se non in presenza di correnti più elevate di 5 Ampere, parlando ovviamente di alimentatori che sono regolati da 1 a massimo 30 volt d’uscita. Il mio alimentatore con LM338, eroga da 1 a 20 volt  in uscita per una corrente massima di 4-5 ampere e il condensatore eettrolitico è da 4.700 microfard. L’uso ovviamente è amatoriale, ma non surriscalda e non mi ha dato mai problemi. Tutti gli schemi che ho visto in giro peraltro non prevedono condensatori da 10.000 microfarad e oltre, ma sono ben al di sotto di questa misura.
    Ora non voglio discutere le sue formule teoriche, ma nella costruzione pratica mi pare che si adottino i valori indicati dal mio omonimo, ovvero CARLO I2GOQ, anche se posso pensare che per  alimentatori professionali è probabile che  ci si attenga alle sue indicazioni. Nel caso sarei curioso di sapere come mai in tutti gli schemi amatoriali non vengano rispettate.
    Cordialità.
    CARLO

    1. Salve Carlo,
      se scorre i commenti, vedrà che ho già risposto ad un quesito simile. La capacità impiegata è inversamente proporzionale all’ampiezza del ripple, ma è direttamente proporzionale al costo dei condensatori. Questo è il motivo per cui, quando possibile, si cerca di risparmiare in quanto a capacità. Con delle semplici misure fatte sotto carico (come le simulazioni allegate nei commenti precedenti) può facilmente verificare come si ottengano tensioni di ripple inaccettabili a pieno carico impiegando capacità troppo piccole. Molti progetti amatoriali usano piccole capacità seguite da regolatori di tensione, in modo da garantire counque un piccolo ripple fintanto che c’è sufficiente margine tra tensione d’ingresso e d’uscita del regolatore: inutile dire come questo compromesso sia inaccettabile se lo scopo è quello di garantire le specifiche di progetto anche in condizioni di pieno carico.

  4. Imprecisione:

    Il dimensionamento del Condensatore di livellamento e’ normalmente a 1.000 microF per Ampere afficace di carico, non a 10.000 microF per Ampere.

    1.000 uF corrispondono grossolanamente ad una pulsante (ripple) del 10% sul valore della tensione d’uscita, piu’ che accettabile. Maggiori dimensionamenti corrispondono a minore ripple, ma ad un picco di corrente molto elevato di ricarica in semionda, dovuto al basso angolo operativo e quindi maggiore dispersione nel rame, nel ferro del trasformatore, e maggiore stress del diodo (diodi) di raddrizzamento.

    Questo, e’, almeno, il valore consigliato dai massimi testi (e da tanti, tanti anni di esperienza).

    Lo stesso dimensionamento e’ pure consigliato nelle applicazioni militari, dove, spesso, si inserisce anche una R opportuna in serie alla linea fra diodi e C_elettrolitico ( o sull’uscita del trasformatore, prima dei diodi) allo stesso fine: garantire minore “inrush current” e quindi migliorare decisamente l’MTBF. Pure se a scapito di una piccola perdita di resa complessiva.

    Grazie dell’attenzione.

    Carlo, I2GOQ

    1. Buongiorno Carlo,
      evidentemente possediamo “massimi testi” diversi. 🙂

      L’eq. (12) indica che usando 1 000 µF/A, come da lei suggerito, la tensione di ripple sarebbe di circa:

      \({V_r} \approx \frac{{{I_o}}}{{C{f_r}}} = \frac{{1{\rm{ A}}}}{{1000{\rm{ \mu F}} \times 100{\rm{ Hz}}}} = 10{\rm{ V}}\)

      che corrisponderebbe ad oltre il 50% (e non al 10%!) della tensione di picco in un tipico alimentatore con trasformatore da 12 V.

      In realtà, l’eq. (12), che è ottenuta dall’equazione differenziale del condensatore, è valida solo fintanto che il ripple è piccolo rispetto alla tensione di picco (come si ha usualmente). Infatti, se si provasse a realizzare il circuito, si otterrebbe una tensione d’uscita con l’andamento della traccia blu.

      Come può notare, con 1 000 µF/A, il ripple è circa il 40% del valore di picco della tensione dell’alimentatore: un risultato decisamente inaccettabile!

      Questo è il motivo per cui la pratica ingegneristica ricorre normalmente a circa 10 000 µF/A, che fornisce un ripple di circa il 6% (traccia verde). Come tutte le “regole pratiche”, non è detto che il valore di 10 000 µF/A sia sempre ottimale: p. es. in un alimentatore a tensione maggiore, questo valore può essere ridotto, in altri casi può essere aumentato. Quello che è certo, è che il valore di 1 000 µF/A è assolutamente insufficiente per le normali applicazioni.

      Cordialmente,
      Niki

    2. Avatar Umberto

      Buondì,

      la Resistenza a cui fa riferimento come può essere calcolata? Restringo il campo ai due metodi di raddrizzamento da me scelti per un AC 24V, quali uno con ponte e l’altro con due diodi (il trasformatore è a presa centrale).

      Grazie mille

  5. Avatar Giacomo

    Salve, vorrei costruire un piccolo alimentatore per i miei “esperimenti”, ho utilizzato un trasformatore toroidale da 50VA con secondario 12V, un ponte di diodi fatto con 1N4007 e due elettrolitici in parallelo da 10000uF.

    Tuttavia, provando il circuito così fatto con una resistenza di potenza da 9,1ohm e misurando tensione e corrente all’uscita ho trovato solo 10V e 0,89A, mi sarei aspettato un po’ di più visto che vorrei aggiungere un LM317, difatti aggiungendo anche l’integrato e sempre con i 9,1ohm all’uscita arrivo a massimo 7,5V e 0,7A (il che mi torna considerando il dropout)… La situazione cambia poco usando un ponte di diodi schottky 1N5822, riguadagno 1V…

    Potreste aiutarmi a capire il perchè di queste prestazioni così scadenti ?

    1. Salve Giacomo,
      la potenza del trasformatore (50 VA) e la capacità di livellamento (complessivamente 20 mF) sono sicuramente adatte per una corrente di un paio di ampere. Gli 1N4007 sono invece sottodimensionati; sarebbe opportuno sostituirli con un ponte da almeno 4 A.
      Comunque, quando si usano capacità di livellamento elevate, la qualità del trasformatore può portare a risultati inattesi. Le perdite nel trasformatore e nei diodi possono ridurre significativamente la tensione d’uscita. In questo caso è conveniente impiegare trasformatori con minori perdite o di tensione superiore (p. es. da 15 o 18 V).

    2. Avatar Giacomo

      Niente… Ho provato con un ponte KBPC5010 e un GBU4J, ho cambiato i condensatori con due, tre, cinque da 3300uF nuovi ma il risultato è lo stesso, anzichè l’integrato ho provato anche con un’operazionale LM358 collegato a un darlingtom TIP122.

      Per il trasformatore, la marca è Zuccotti Giuseppe Senago su ebay il più economico, cercando trasformatore toroidale, costa sui 10€ spedito, ma purtroppo non trovo nulla aparte i dati dell’etichetta, esiste un sito ma senza cataloghi.

      Nel tentativo di farmi andar bene l’alimentatore così ho provato con un moltiplicatore di tensione all’ingresso del LM317, seguendo questo schema

      http://www.audiovalvole.it/enciclopedia/duplicatori_moltiplicatori_tensione/duplicatore_di_tensione_02.gif

      Sempre con la resistenza da 9,1ohm, l’uscita arriva a 14,4V a 1,4A, praticamente identico risultato aggiungengo un transistor per aumentare la corrente

      Da una parte un pò più contento perchè sembra andare meglio, ma perché ? Mi piacerebbe molto riuscire a far tornari i conti tra teoria e pratica

    3. Avatar Camil Masella
      Camil Masella

      Leggendo ho trovato un errore la potenza non si misura in ohm, inoltre la potenza, in base a dove viene misurata, è direttamente o inversamente proporzionale. Nel tuo caso la resistenza deve essere misurata attraverso la tolleranza del resistore. Utilizza un resistore da 10 Ohm, aggiungi un trasformatore (magari inseriscilo prima del ponte diodi). Se non dovessi raggiungere quanto desideri, aggiungi un altro resistore di pari misura rispetto a quello che hai inserito precedentemente, in modo da avere due resistori in serie, senza variare il resto dei componenti. (Il trasformatore una volta inserito non toglierlo e non modificarlo più). Prima di fare quanto ti ho appena scritto controlla i datasheet di 1N4007, LM317, 1N5822.
      Fai attenzione alle unità di misura: la potenza elettrica si misura in Joule, noto, anche, come Watt.

    4. Salve Camil,
      temo che abbia mal interpretato il commento di Giacomo. In primo luogo, quest’ultimo stava dicendo di aver impiegato un “resistore di potenza” del valore di 9,1 ohm; non inendeva dire che la potenza fosse pari a 9,1 ohm.

      Inoltre, devo correggerla precisando che joule e watt sono due unità di misura totalmente distinte: la prima misura l’energia (o il lavoro, o calore), mentre la seconda misura la potenza, ed è appunto definita dal S.I. come il rapporto tra energia (J) e tempo (s), ovvero: \(\textrm{1 W}=\frac{\textrm{1 J}}{\textrm{1 s}}\). La potenza elettrica si esprime esclusivamente in watt (o in voltampere se si tratta di potenza apparente) e NON in joule, che esprime invece l’energia.

  6. Buongiorno,
    Seguendo questi consigli, ho realizzato un alimentatore duale da +-25 volt in uscita a circa 7A più porta USB per alimentare una sorgente. Ho utilizzato un trasformatore toroidale da 160VA con 18v sul secondario, diodi raddrizzatori MBR10100 e 4 condensatori elettrolitici da 3300uF (50v) affiancati da due più piccoli da 100nF. Il blocco USB è gestito da un LM350. Ora, in simulazione tutto perfetto, peccato che appena collegato il circuito alla rete di casa i 4 condensatori grossi sono letteralmente esplosi…ho ricontrollato il verso sia dei diodi che dei condensatori ma è tutto corretto. Cosa potrebbe essere?

    1. Salve Simone,
      il dimensionamento da lei effettuato è corretto. È probabile che il suo problema sia derivato dall’errata connessione di qualche componente, oppure dall’uso di componenti danneggiati o con specifiche diverse da quelle previste (i componenti sono nuovi o di recupero? Il trasformatore ha due secondari da 18 V o è da 36 V con presa centrale?). Per comprendere la reale causa, le suggerisco di confrontare il suo schema con una delle configurazioni del seguente link per verificare che sia tutto in ordine:

      http://bsproj.it/alimentatori-singola-doppia-semionda/

    2. Salve e grazie per la risposta.
      Il trasformatore ha due secondari da 18 e i componenti erano nuovi di pacca, presi da noto rivenditore online. A questo punto mi viene in mente che potrei aver sbagliato a mettere in corto due dei quattro terminali del trasformatore. Secondo lei è possibile che un’azione del genere porti i condensatori a bruciare?

    3. Dimenticavo che lo schema elettrico è lo stesso in fig. 7 sul link che mi ha consigliato. I condensatori sono chiaramente on parallelo a coppie.

    4. Salve Simone,
      a questo punto l’ipotesi più probabile resta quella di un errato collegamento dei componenti. Verificherei prima di tutto che la polarità dei diodi e dei condensatori sia quella indicata in Fig. 7 del link precedente.

  7. Avatar sergio

    giusta l’idea di procedere a ritroso,ma prima di occuparsi del trafo non sarebbe meglio occuparsi dei diodi ( o del ponte monofase)?
    Successivamente mi occuperei dei condensatori,perchè il loro dimensionamento permette succcessivamente di definire quale tensione secondaria dovrà avere il trafo ( a vuoto ed a carico).
    Tutto è legato alle caratteristiche e richieste del carico ( tensione min/ max,reapple,corrente min/max,tipologia,picchi di corrente e tensione….)
    Il circuito è semplice ,ma le variabili sono parecchie!

    1. Salve Sergio,
      le variabili che sta indicando rivestono un ruolo di fondamentale importanza nel dimensionamento degli alimentatori per elevate potenze, ma questo articolo tratta alimentatori di piccola e media potenza.

      Per questo motivo, sono state volutamente trascurare le perdite nei diodi e nel trasformatore dovute alla loro resistenza interna e ai fenomeni di saturazione magnetica, che in questo caso hanno un effetto trascurabile rispetto alle tolleranze della rete elettrica e dei componenti. I coefficienti introdotti nell’articolo tengono conto di queste tolleranze, in modo da avere comunque un adeguato sovradimensionamento dell’alimentatore.

      Un dimensionamento accurato per alimentatori lineari per elevate potenze può effettuarsi facilmente con poche iterazioni introducendo un limitato numero di altri parametri, ma in molti casi la diffusione degli alimentatori switching rende praticamente obsoleto questo approccio.
